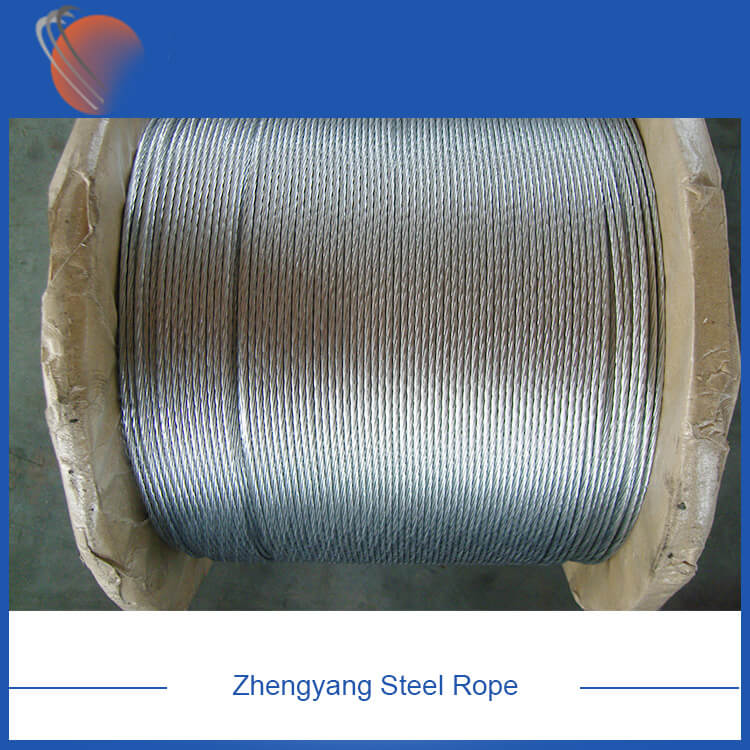

एएसटीएम ए 475 जिंक लेपित स्टील वायर स्ट्रैंड

एएसटीएम ए 475 जिंक लेपित स्टील वायर स्ट्रैंड

1 विस्तार
1.1 यह मानक चार गैल्वनाइज्ड वजन समूहों में गोल स्टील के तारों से बने डोरी, स्लिंग, इरेक्शन वायर और इसी तरह के उद्देश्यों के लिए उपयोग किए जाने वाले गैल्वेनाइज्ड स्टील स्ट्रैंड्स के पांच ग्रेड पर लागू होता है।
1.2 पाँच स्तर इस प्रकार हैं:
1.2.1 सामान्य स्तर;
1.2.2 सामान्य स्तर
1.2.3 खुला चूल्हा स्तर;
1.2.4 उच्च तीव्रता का स्तर;
1.2.5 अल्ट्रा-उच्च शक्ति स्तर।
1.2.6 स्टील स्ट्रैंड के प्रत्येक ग्रेड के न्यूनतम ब्रेकिंग लोड के लिए, अनुच्छेद 8 देखें।
१.३ जिंक परत के ४ भार समूह हैं: टाइप १ और ग्रेड ए, ग्रेड बी और ग्रेड सी। जिंक परत के न्यूनतम वजन के लिए अनुच्छेद १२ देखें।
14 घंटे-पाउंड इकाई प्रणाली में व्यक्त मूल्य मानक मान हैं, और कोष्ठक में मान केवल संदर्भ के लिए हैं।
2 संदर्भ मानक
२.१ अमेरिकन सोसाइटी फॉर टेस्टिंग एंड मैटेरियल्स स्टैंडर्ड्स
A90 जिंक या जिंक मिश्र धातु कोटिंग स्टील उत्पाद कोटिंग वजन (द्रव्यमान) परीक्षण विधि A902 स्टील धातु कोटिंग के लिए शब्दावलीB6 जिंक पिंड
३ पद
३.१ इस मानक में प्रयुक्त व्यक्तिवाचक संज्ञाओं की परिभाषा का संदर्भ लें A902
३.२ इस मानक में विशेष शर्तों का विवरण:
3.2.1 फंसे तार - तैयार स्टील फंसे तार की अभिव्यक्ति विधि है: फंसे हुए तार का नाममात्र व्यास, फंसे हुए तार में स्टील के तारों की संख्या, फंसे हुए तार का न्यूनतम ब्रेकिंग लोड (8 देखें), और कोटिंग प्रकार या समूह (देखें 12 )।
4 आदेश सामग्री 00
४.१ इस मानक के अनुसार आपूर्ति किए गए आदेशों में निम्नलिखित शामिल होंगे:
4.1.1 पैरों द्वारा मापी गई मुड़ तारों की संख्या;
4.1.2 फंसे हुए तार का नाममात्र व्यास, स्टील के तारों की संख्या, ग्रेड और फंसे हुए तार का न्यूनतम ब्रेकिंग लोड (अनुच्छेद 8 और तालिका 1);
4.1.3 जिंक परत वजन (प्रकार और समूह) (अनुच्छेद 12 और तालिका 4);
4.1.4 कॉइल या स्पूल फंसे तार की लंबाई (अनुच्छेद 19)।
5सामग्री और विनिर्माण
5.1 आधार धातु खुली चूल्हा भट्टी, ऑक्सीजन टॉप-ब्लोंड कन्वर्टर या इलेक्ट्रिक फर्नेस द्वारा गलाने वाला स्टील होना चाहिए। स्टील की गुणवत्ता और शुद्धता यह सुनिश्चित करने में सक्षम होनी चाहिए कि जब स्टील के तार को निर्दिष्ट आकार और जस्ती के लिए खींचा जाता है, तो तैयार स्ट्रैंड और मोनोफिलामेंट की गुणवत्ता एक समान होनी चाहिए और इस मानक में निर्दिष्ट प्रदर्शन और विशेषताएं होनी चाहिए।
५.२ गैल्वनाइजिंग के लिए उपयोग किए जाने वाले जस्ता पिंड को मानक बी ६ में निर्दिष्ट किसी भी स्तर को पूरा करना चाहिए।
6 मोड़
६.१ जब तक अन्यथा निर्दिष्ट न हो, मुड़े हुए तार को मुड़ा हुआ छोड़ दिया जाएगा। बाएं मोड़ को पर्यवेक्षक के सापेक्ष वामावर्त दिशा में घुमा के रूप में परिभाषित किया गया है। सभी स्टील के तारों को एकसमान तनाव के साथ घुमाया जाना चाहिए। यह सुनिश्चित करने के लिए मोड़ पर्याप्त तंग होना चाहिए कि न्यूनतम ब्रेकिंग लोड के 10% का तनाव लागू होने पर व्यास काफी कम नहीं होगा।
६.२ १ × ३ फंसे हुए तार तीन स्टील के तारों से बने होंगे, जो एक समान रूप से मुड़े हुए होंगे, और एक समान लंबाई की लंबाई फंसे हुए तार के नाममात्र व्यास के १४ गुना से कम नहीं और २० गुना से अधिक नहीं होगी।
६.३ १ × ७ फंसे हुए तार एक केंद्रीय तार के चारों ओर केंद्रित रूप से मुड़े हुए ६ स्टील के तारों से बने होने चाहिए, और एक समान लंबाई की लंबाई फंसे हुए तार के नाममात्र व्यास के १६ गुना से अधिक नहीं होनी चाहिए।
६.४ १×१९ फंसे हुए तार में ६ आंतरिक स्टील के तार और १२ बाहरी स्टील के तार होते हैं जो एक केंद्रीय स्टील के तार के चारों ओर केंद्रित होते हैं। 6 स्टील के तारों को दाएं हाथ से घुमाया जाएगा और उनका नाममात्र व्यास 7 स्टील के तारों से बड़ा नहीं होगा। टाइम्स यूनिफॉर्म लेट लेंथ। 7 स्टील वायर कोर का नाममात्र व्यास स्टील वायर के नाममात्र व्यास का 3 गुना होना चाहिए। बाहरी परत में 12 तार बाएं मुड़े हुए हैं और उन्हें 7 तार कोर के आसपास केंद्रित रूप से घुमाया जाना चाहिए, और एक समान लंबाई की लंबाई फंसे हुए तार के नाममात्र व्यास के 16 गुना से अधिक नहीं होनी चाहिए। 6.51 × 37 स्ट्रैंड 6 से बना होगा आंतरिक स्टील के तार, 12 मध्यवर्ती स्टील के तार और 18 बाहरी स्टील के तार एक केंद्रीय स्टील के तार के चारों ओर एकाग्र रूप से मुड़ जाते हैं। 6 स्टील के तार बाएं मुड़े हुए हैं और इनमें 7 से अधिक तार नहीं हैं। स्टील वायर कोर के नाममात्र व्यास के 16 गुना की एक समान लंबाई। 7 स्टील वायर कोर का नाममात्र व्यास स्टील वायर के नाममात्र व्यास का 3 गुना होना चाहिए। 12 मध्य-परत स्टील के तारों को दाएं हाथ से घुमाया जाता है और लगभग 7 स्टील वायर कोर के आसपास केंद्रित रूप से घुमाया जाता है, और एक समान लंबाई होती है जो 19 स्टील वायर कोर के नाममात्र व्यास के 16 गुना से अधिक नहीं होती है। 19 स्टील वायर कोर का नाममात्र व्यास स्टील वायर के नाममात्र व्यास का 5 होना चाहिए। 18 बाहरी स्टील के तार 19 स्टील वायर कोर के चारों ओर बाईं ओर मुड़े हुए और केंद्रित रूप से मुड़े हुए हैं, और एक समान लेट लंबाई फंसे हुए तार के नाममात्र व्यास के 16 गुना से अधिक नहीं है।
6.6 फंसे हुए तार में सभी स्टील के तार स्वाभाविक रूप से तैयार स्टील स्ट्रैंड में सही स्थिति में होने चाहिए। जब फंसे हुए तार को काटा जाता है, तो टूटे हुए सिरे पर तार को जगह में रखा जाना चाहिए या तार को जगह पर रखने के लिए हाथ से आसानी से रीसेट किया जा सकता है। बगल में। इसे विभिन्न तरीकों या प्रक्रियाओं द्वारा प्राप्त किया जा सकता है, जैसे कि पूर्व-विरूपण, पोस्ट-विरूपण या गठन और फिक्सिंग।
